半導体設計サービス

イグニタリアムは、SoCアーキテクチャ、設計、検証、FPGA設計の分野でお客様に製品エンジニアリング設計サービスを提供しています。

SoCアーキテクチャ

新製品の市場での差別化には、電力やパフォーマンス、サイズ、コストの競争力だけでなく、セキュリティや安全性の要件などのより深いニュアンスに対処することも必要です。システムのハードウェア/ソフトウェアのパーティショニングから数学/ DSPを多用する設計まで、IPベースのASICからオールスクラッチASICまで、当社のアーキテクトは、生産実績のある多数のアーキテクチャ仕様を提供してきました。


オートモーティブ: ASIL-CおよびASIL-Dクラスの設計に取り組んだ豊富な経験により、Ignitariumは自動車の設計に必要な深さと厳密さを開発しました。

  • Lock-step and redundancy architectures including design with Cortex R series processors
    (CortexRシリーズプロセッサを使用した設計を含むロックステップおよび冗長性アーキテクチャ)
  • DFMEA Analysis for failure modes
    (故障モードのDFMEA分析)
  • Embedded Flash based designs
    (組み込みフラッシュベースの設計)
  • Trust-zone implementations
    (トラストゾーンのインプリメンテーション)

マルチメディア: スマートTV、VRヘッドセット、ハンドヘルドモバイルデバイスで素晴らしいオーディオおよびビデオ体験を提供するために何が必要かを理解し、技術提供を行っています。

  • Performance analysis for multimedia SoC
    (マルチメディアSoCのパフォーマンス分析)
  • Optimum system component selection and FPGA based architecture
    (最適なシステムコンポーネントの選択とFPGAベースのアーキテクチャ)
  • High speed video interfaces like HDMI, Display Port, MIPI and relevant IP Cores
    (HDMI、ディスプレイポート、MIPI、関連するIPコアなどの高速ビデオインターフェイス)
  • Video and graphics processing elements like Mali-GPU, VPU, Display cores and HDR
    (Mali-GPU、VPU、ディスプレイコア、HDRなどのビデオおよびグラフィックス処理要素)
  • Audio Codecs and interface standards
    (オーディオコーデックとインターフェイス規格)

最適なSoCアーキテクチャの探求を具現化します

モデルベースデザインのトッププレーヤである Mirabilis Design Inc との提携により、SoCアーキテクチャの早期探求、ハイパフォーマンスモデルをご提供します。
お客様は、早期に最適なSoCアーキテクチャの検討・検証をサイクル精度IPのリリースを待つことなく、SoCアーキテクチャに潜む根本的な課題に対処することが可能となります。
お客様のニーズに合致したカスタムVisualSimの開発にも低コストでお手伝いします。

img soc01
img soc02

SoCデザイン

Ignitariumの設計の強みは、顧客の要件に合わせてカスタマイズできる設計コンポーネントのライブラリを所有していることから生まれます。エンジニアリングチームのノウハウとスキルとともに、多次元の設計要件を処理して最適な実装を作成します。私たちの主な能力は次のとおりです。

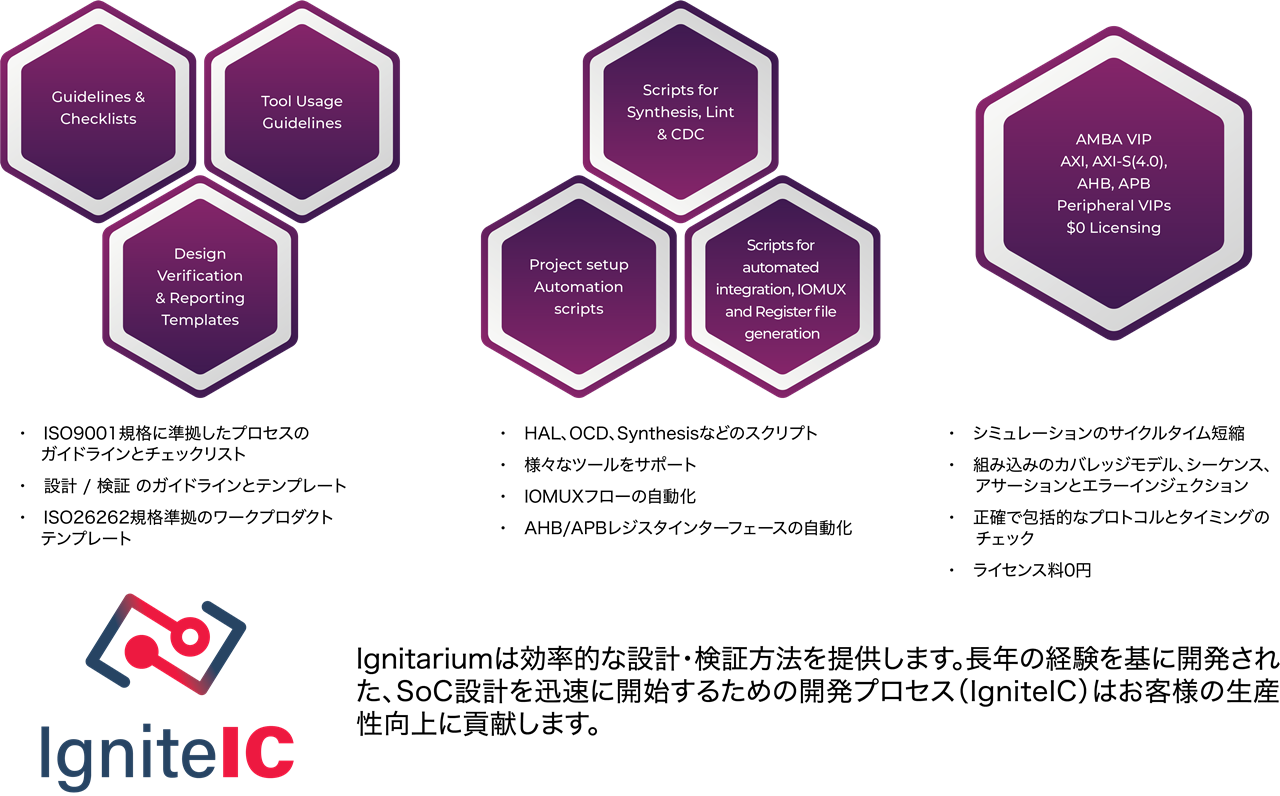

  • 社内の設計方法論、チェックリスト、およびテンプレート - IgniteIC
  • デジタル処理アルゴリズムを最適なHDLコードに変換する機能
  • 内部バスプロトコル、周辺プロトコル、およびオーディオ/ビデオ処理要素の理解

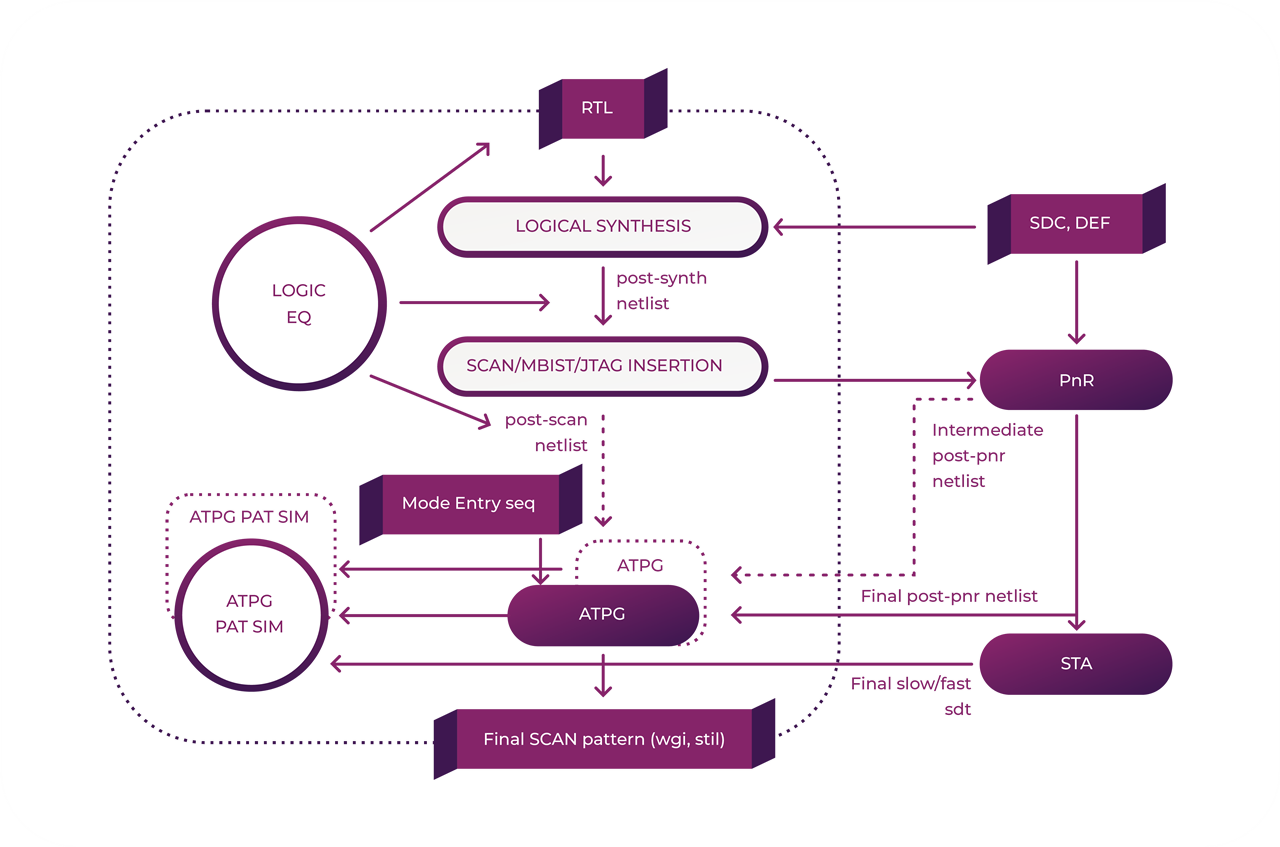

  • シミュレーター、合成、電力分析および最適化ツール、LintおよびCDCツール、DFTカバレッジ分析ツールに至るまでの分析および実装ツールの専門知識
img soc03

SoC検証

今日のデジタル信号およびミックスドシグナルの設計は複雑であるため、検証プロセスでは、広大な検証状態空間をカバーするために多面的なアプローチを採用する必要があることを理解しています。 Ignitariumでは、以下について広範な作業を行ってきました。

  • 詳細な社内テストテンプレートとVplannerなどのEDAツールを使用した検証計画
  • シミュレーション、エミュレーション、アサーション、およびJasperなどの接続チェッカー間で検証の実行を分割して、短縮されたタイムライン内でカバレッジ目標を達成します
  • SystemVerilogおよびUVMの深い経験
  • アナログ-デジタルインターフェースの検証およびチェッカーメカニズムの自動化
  • アナログ信号のカバレッジ目標を確立する
  • 低電力検証
  • ゲートレベルシミュレーション

効率的な設計および検証方法を提供します

img soc04

アナログ設計

アナログ設計には「匠の技」を持つ技術者が必要であり、そう簡単には人材が育たない分野です。
我々はお客様から信頼されるパートナーを目指し、丁寧なデザイン・サービスを提供しています。

  • フルチップレベルでのミックスドシグナル設計も可能です
    • 電源管理アーキテクチャの専門知識
      例えば、超低電力チップ設計 (マイクロワット範囲のチップレベル電力)
    • ESDプラニング

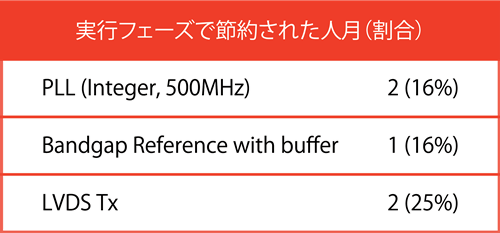

  • 設計時間を短縮します
    • Design Templates & Schematics と Building Block IP により設計時間を短縮することができます
      Analog 01
  • FinFetアナログ設計の豊富な経験があります
    • 14nmにも対応できます
  • 低周波数での低ノイズ設計を得意とします
    • 例えば、CMOSでは1KHzで1nV/sqrt(Hz)のノイズ密度を達成しました

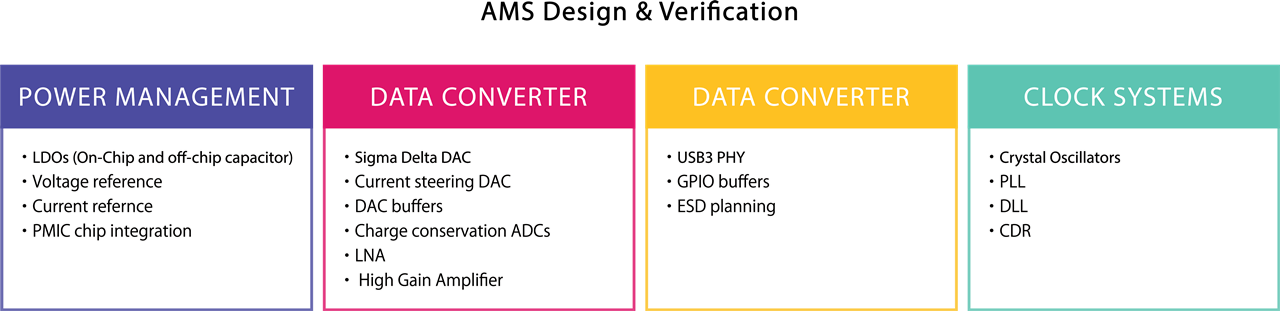

Analog 02

FPGAデザイン

Ignitariumは、さまざまなFPGAファミリとその主要な差別化要因を深く理解しています。私たちの能力は次のとおりです。

  • システムアーキテクチャとFPGAの選択
  • ソフトウェア-ハードウェアのパーティショニング
  • FPGAベンダーが提供するIPとカスタムIPを使用してマイクロアーキテクチャを作成する
  • カスタムアルゴリズムを効率的なコードに変換する
  • FPGA合成とタイムクロージャ
  • 顧客のソフトウェアとフレームグラバーやプロトコルアナライザーなどのテスト機器を使用したFPGAテスト
